在氣相色譜分析、實驗室微量樣本低溫儲存等精密場景中，小型氣相液氮罐的穩定性與適配性直接影響實驗數據的精準度。BD-1700 小型氣相液氮罐作為專為氣相應用場景量身打造的核心設備，其內部結構經過精準優化設計，既兼顧了小型設備的緊湊性，又保障了超低溫儲存的可靠性。深入了解其內部結構，不僅能幫助用戶更科學地操作使用，更能直觀感知其背后的匠心設計與技術優勢。本文將全面拆解 BD-1700 小型氣相液氮罐的內部結構，解析各部件的核心作用與設計亮點。

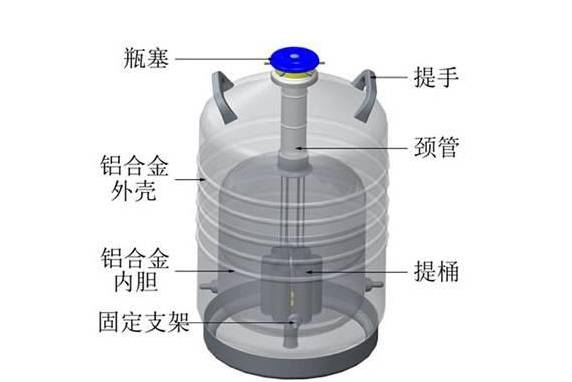

一、核心結構拆解：精密協同，筑牢低溫儲存根基

　　BD-1700 小型氣相液氮罐采用“內膽-外膽-隔熱層-安全調控系統-導流支撐結構”的經典五層核心架構，各層級精準適配，既滿足小型設備的空間優化需求，又實現了-196℃超低溫環境的穩定維持，完美匹配氣相分析中樣本儲存的嚴苛要求。

　　1. 內層核心：高精度內膽，適配氣相樣本儲存需求內膽是直接接觸液氮與儲存樣本的核心部件，BD-1700 內膽采用食品級 304 不銹鋼一體沖壓成型，材質符合 GB/T 3280 國家標準，具備優異的低溫耐受性與抗腐蝕性。針對氣相分析中樣本量小、需精準控溫的特點，內膽設計為圓柱形窄口結構，直徑精準控制在 120mm，有效減少液氮揮發過程中的冷量流失;同時，內膽內壁經過鏡面拋光處理，粗糙度≤0.8μm，不僅能避免樣本殘留附著，更能降低內壁與液氮之間的熱輻射傳遞，進一步提升保溫效果。此外，內膽底部采用弧形過渡設計，無死角結構便于清潔維護，避免雜質堆積污染樣本，保障氣相分析數據的準確性。

　　2. 外層防護：高強度外膽，兼顧防護與便攜性外膽作為設備的“防護屏障”，承擔著支撐內膽、隔絕外部環境的重要作用。BD-1700 外膽選用 6061-T6 高強度鋁合金材質，經過陽極氧化處理，表面形成致密的氧化膜，具備優良的抗沖擊性與抗銹蝕能力。考慮到實驗室氣相設備多為緊湊布局，外膽整體采用輕量化設計，壁厚精準控制在 3mm，在保障結構強度的前提下，將設備整體重量控制在 8.5kg 以內，便于移動擺放，適配實驗室多樣的布局需求。外膽與內膽之間通過高強度不銹鋼支架固定連接，支架采用三角支撐結構，穩定性更強，能有效緩沖設備移動過程中的震動，避免內膽因晃動受損，保障設備在頻繁使用中的結構穩定性。

　　3. 關鍵保障：高真空隔熱層，低蒸發率的核心秘訣隔熱層是小型液氮罐減少冷量流失、降低液氮蒸發率的關鍵，BD-1700 采用“高真空夾層+多層復合絕熱材料”的雙重隔熱設計，這也是其區別于普通小型液氮罐的核心優勢之一。內膽與外膽之間的夾層被抽至 10?3Pa 級高真空狀態，最大限度減少空氣熱傳導帶來的冷量損耗;同時，夾層內填充多層鋁箔-玻璃纖維復合絕熱材料，該材料導熱系數低至 0.0012W/(m·K)，能有效阻擋熱輻射傳遞。為保障真空度的長期穩定，BD-1700 采用專用真空封口技術，配備高性能真空密封閥，能有效防止空氣滲入夾層，使真空度可穩定維持 5 年以上。經實測，在標準環境溫度 25℃下，BD-1700 靜態液氮蒸發率≤0.2L/天，較普通小型液氮罐降低 30%以上，大幅減少液氮補充頻率，降低實驗運營成本。

　　4. 安全核心：智能調控系統，精準保障使用安全針對實驗室使用場景的安全性要求，BD-1700 內置全套智能安全調控系統，涵蓋壓力監測、泄壓保護、液位預警三大核心模塊，全方位規避安全風險。壓力監測模塊采用高精度壓力傳感器，實時監測內膽壓力，數據精準反饋至頂部壓力表，正常工作壓力范圍清晰標注為 0.02-0.05MPa，便于用戶直觀查看;當壓力超過 0.06MPa 閾值時，雙重安全閥會自動啟動泄壓，主安全閥負責常規泄壓，副安全閥作為備用保障，確保壓力穩定可控。此外，系統配備內置液位傳感器，當液氮液位低于安全閾值時，設備會自動發出聲光報警，提醒用戶及時補充液氮，避免因液位過低導致樣本受損。所有安全部件均經過國家權威機構檢測認證，材質選用耐低溫不銹鋼，確保在超低溫環境下穩定運行，無失效風險。

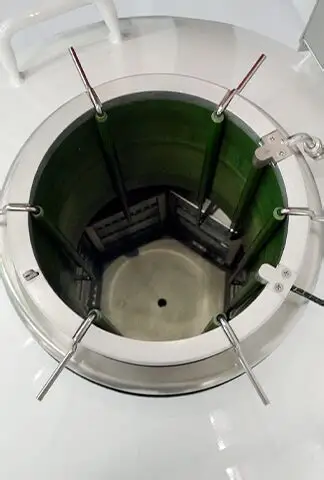

　　5. 細節優化：導流與密封結構，適配氣相設備協同使用為更好地適配氣相色譜儀等設備的協同工作，BD-1700 在內部導流與密封結構上進行了針對性優化。罐口配備專用導流管，采用不銹鋼材質一體成型，導流管內徑精準控制在 15mm，能實現液氮的平穩輸出，避免液氮飛濺;同時，罐口密封采用雙層硅膠密封圈，密封圈材質經過低溫改性處理，在-196℃環境下仍能保持良好的彈性，密封性能優異，有效減少氮?dú)庑孤４送猓蘅谂c氣相設備連接部位預留標準化接口，可直接適配主流品牌氣相色譜儀的樣本冷卻模塊，無需額外適配配件，安裝便捷高效，大幅提升實驗操作的便利性。

二、結構設計優勢：精準匹配氣相應用，彰顯技術實力

　　BD-1700 小型氣相液氮罐的內部結構設計，始終圍繞氣相分析的核心需求展開，相比普通小型液氮罐，具備三大核心優勢：一是針對性更強，內膽、導流結構等均適配氣相樣本小批量、高精度儲存的特點;二是保溫性能更優，雙重隔熱設計大幅降低蒸發率，減少運營成本;三是安全性更高，全套智能安全調控系統，全方位保障實驗室使用安全。這些結構設計上的優勢，源于研發團隊對氣相應用場景的深度調研與技術積累，每一個部件的材質選擇、尺寸設計都經過反復測試優化，最終實現了“小體積、高性能、高安全”的產品特性。

　　在實際應用中，BD-1700 小型氣相液氮罐憑借其精密的內部結構，不僅能穩定維持超低溫儲存環境 ，保障氣相分析樣本的活性與穩定性，更能通過便捷的適配設計、低損耗的使用優勢，為實驗室提升工作效率、降低運營成本提供有力支撐。無論是高校科研實驗室、第三方檢測機構，還是企業研發中心的氣相分析場景，BD-1700 都能憑借其結構優勢，成為樣本低溫儲存的可靠選擇。

三、科學使用建議：依托結構特性，發揮最優性能

　　結合 BD-1700 內部結構特點，建議用戶在使用過程中注意以下幾點：一是避免劇烈碰撞，外膽雖具備抗沖擊性，但劇烈震動可能影響內膽與支架的連接穩定性;二是定期檢查密封與真空狀態，若發現液氮蒸發率突然升高，需及時聯系專業人員檢修真空密封閥與隔熱層;三是嚴格按照安全壓力范圍使用，避免違規操作導致壓力失控;四是補充液氮時，借助罐口導流管平穩注入，避免液氮飛濺損傷設備或人員。遵循這些使用建議，能更好地保護設備內部結構，延長使用壽命，發揮設備的最優性能。
